箱式手机滚筒跌落试验机FL-8636B

一、用途:

本机台适用于手机等类似产品的翻滚跌落实验，具有8位数显计数之功能。

适用于移动电话.手机电池.PDA.电子辞典.CD.MP3等各种小型轻量之可携式电子产品以及连接器.遥控器,适配器等产品进行连续回转（下落）实验，至规定次数达到后，调查所造成损坏状况。

二、适用标准:

测试设备满足国际标准JIS C 60068-2-32  IEC 60068-2-32 测试条件；滚筒制作工艺满足GB/T2423.8-1995附录标准。

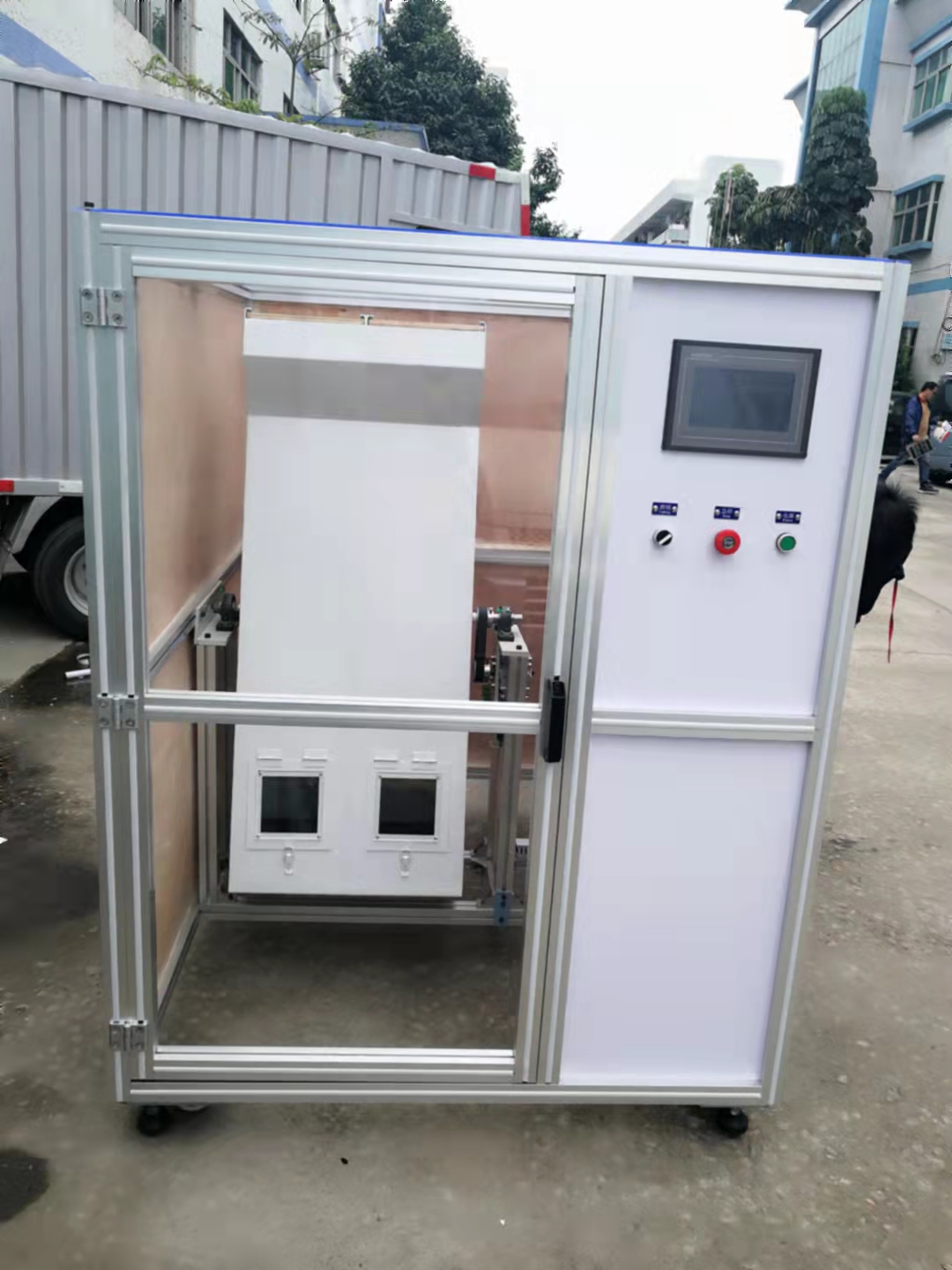

三、外观参考图片结构:

四、特点：

1测试样品应跌落在厚度为15mm木板衬垫3mm钢板的平滑,坚硬,牢固的试验表面上；

2要求框架和门把手是铝合金型材, 稳固, 不能摇晃, 型材门把手光滑, 各连接绞链与框架同色,性能佳,安全可靠；

3滚筒表面烤漆处理, 乳白色, 机身及滚筒表面贴安全标识.滚筒各有一个带盖的透明窗, 用连接绞链固定,带锁扣式装置, 可自由开启,闭合,但翻滚过程中玻璃窗不能任意开启；

4控制面板及周围区域与滚筒表面处理一致,采用烤漆处理, 乳白色；

5控制面板上带紧急制动按扭；

6调速电机控制运动状态, 保证在任意位置停下来；

7试验速度5-20次/min，并且可在任何一次落下时暂停，以确认损伤情况；

8滚筒测试高度500mm or 1000mm；

9试验次数:1~99999999次(可设定)LCD显示，带掉电记忆功能，当达到设定次数自动停止

五、优势:

可写入式设定测试次数,测试速度,显示已测试次数,到达设定次数自动停机;并具有安全门护锁(开门测试停止)

六、技术参数

1,实验速度：5~20次/分钟

2,滚筒测试高度：0.5M +1.0M

3,滚筒实验仓数：２个

5,实验品最大重量：5kg

6,电源：1∮，AC220V/380V

7,外形尺寸：W1300*H1520*D1700（mm）

8,重量：（约）200kg

三、基本配置:

1,机台本体：1台(外箱采用名名铝合金型材和板金烤漆(乳白色)滚筒2个 1.0M和0.5M各一个表面为乳白色烤漆

2,卧式变频减速马达和台湾变频器：各1台（台湾CTJ）

3,橡胶压块：４块

4,底版木垫：４块

5,齿轮链条：各1条

6, 玻璃门：4套 (其中外箱装2套 滚筒装2套)

7控制器: 5.7寸液晶触摸屏、三菱PLC程控器

8,控制软件，电路：铭宇开发
