简单介绍

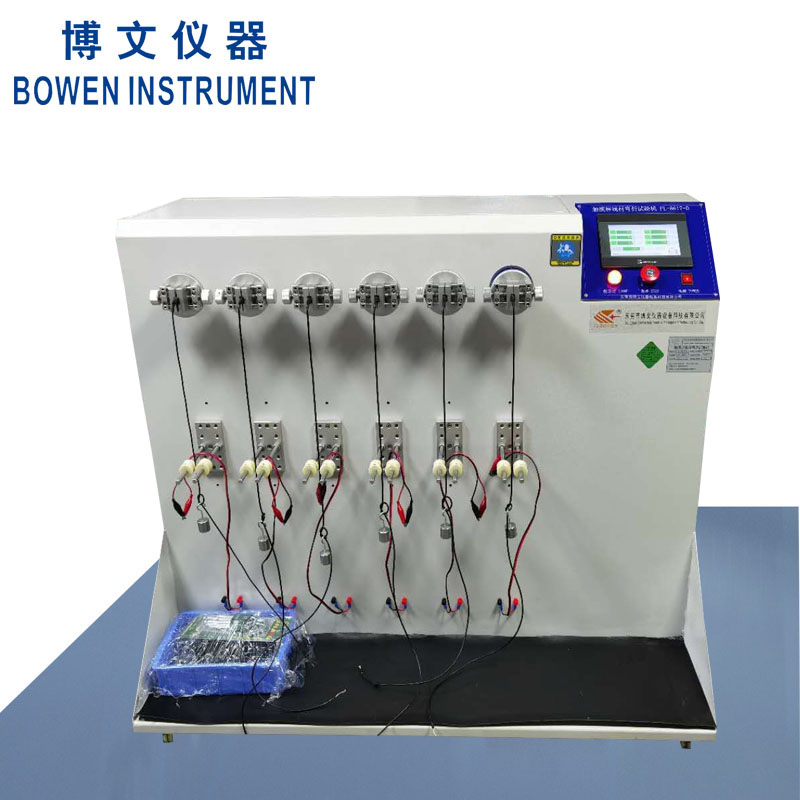

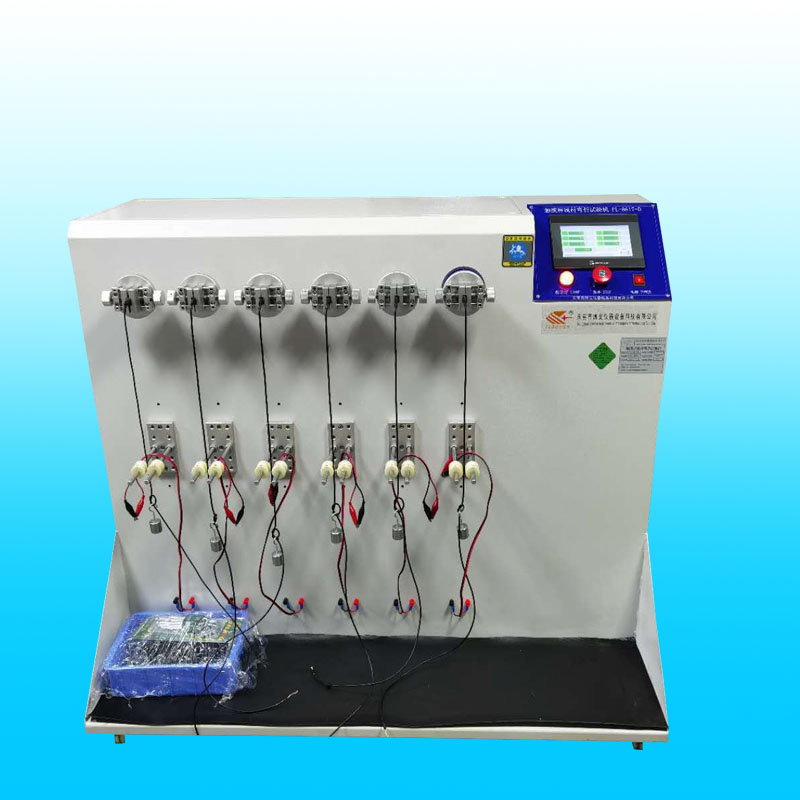

电源线锥度摇摆试验机主要适用与耳机线，USB线，电源线等做锥度摇摆试验。将待测产品固定于测试夹具并施加一定荷重，线材固定于设备摇摆臂上并使线材与端子呈45°角180度产品夹具可更换，设定测试次数及速度，达到次数即可停止运行。该设备采用PLC触摸屏同时控制，6工位同时测试并可在线检测其中一组断线该组停止计数保存当前断线次数。

主要技术参数

锥度摇摆试验机技术参数如下：

规格型号: FL-8617E

工位数量: 6工位同时工作

夹线角度：线材夹具45度与180度产品夹具可更换

夹线夹具：铝材直径150mm铝盘，钻有万向孔位，可不同方向夹产品

角度测试范围： 正负 0-360°任意设定

速度设定范围： 0-30次每分钟（正负 0-90°可达到60次每分钟）

次数设定范围： 0-999999次任意设定，到达次数停止工作

传动系统： AC日本松下伺服电机驱动+驱动PLC，与5M同步皮带传动6工位

外观尺寸： 1400*650*850mm

电源： AC220V/50Hz
